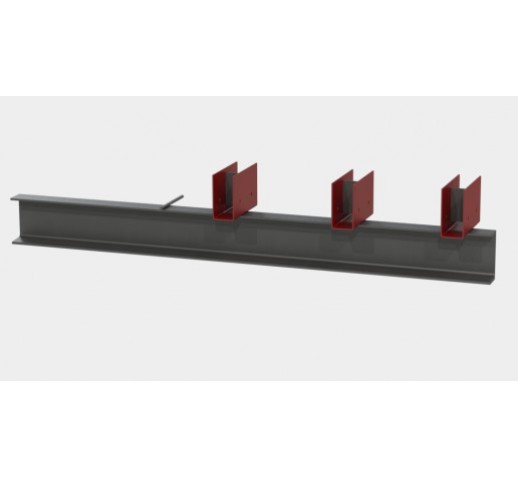

Опора подвижная трехрядная А14Б 534.000
- Артикул: А14Б 534.000
Характеристики
| Наименование изделия | Диаметр | Ширина колонны L*, мм | Рас-стояние от оси трубо-провода до колонны L, мм | Расстояние между осями трубо-проводов | Высота до оси трубо-провода h, мм | Допустимая нагрузка, кгс | Масса, кг | Стои-мость за ед., руб.* | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду1, мм | Ду2, мм | L1, мм | L2, мм | Верт. P | Гор. Q | ||||||
| А14Б 534.000 | 80 | 50 | 400 | 185 | 300 | 265 | 147 | 107 | 15,3 | 16,5 | 1980 |
| А14Б 534.000-01 | 80 | 50 | 400 | 185 | 300 | 265 | 197 | 107 | 15,3 | 17,9 | 2148 |
| А14Б 534.000-02 | 100 | 50 | 400 | 195 | 320 | 275 | 156 | 157 | 15,3 | 20,3 | 2436 |
| А14Б 534.000-03 | 100 | 50 | 400 | 195 | 320 | 275 | 206 | 157 | 15,3 | 21,0 | 2520 |
| А14Б 534.000-04 | 125 | 50 | 400 | 210 | 350 | 290 | 168 | 220 | 15,3 | 22,2 | 2664 |
| А14Б 534.000-05 | 125 | 50 | 400 | 210 | 350 | 290 | 218 | 220 | 15,3 | 23,7 | 2844 |
| А14Б 534.000-06 | 150 | 50 | 400 | 220 | 370 | 300 | 180 | 325 | 15,3 | 29,3 | 3516 |
| А14Б 534.000-07 | 150 | 50 | 400 | 220 | 370 | 300 | 230 | 325 | 15,3 | 31,1 | 3732 |
| А14Б 534.000-08 | 100 | 80 | 400 | 195 | 320 | 310 | 156 | 157 | 32,1 | 21,9 | 2628 |
| А14Б 534.000-09 | 100 | 80 | 400 | 195 | 320 | 310 | 206 | 157 | 32,1 | 23,4 | 2808 |
| А14Б 534.000-10 | 125 | 80 | 400 | 210 | 350 | 325 | 168 | 220 | 32,1 | 25,4 | 3048 |
| А14Б 534.000-11 | 125 | 80 | 400 | 210 | 350 | 325 | 218 | 220 | 32,1 | 26,9 | 3228 |
| А14Б 534.000-12 | 150 | 80 | 400 | 220 | 370 | 335 | 180 | 325 | 32,1 | 33,2 | 3984 |
| А14Б 534.000-13 | 150 | 80 | 400 | 220 | 370 | 335 | 230 | 325 | 32,1 | 35,1 | 4212 |
| А14Б 534.000-14 | 125 | 100 | 400 | 210 | 350 | 335 | 168 | 220 | 47,1 | 29,0 | 3480 |
| А14Б 534.000-15 | 125 | 100 | 400 | 210 | 350 | 335 | 218 | 220 | 47,1 | 30,5 | 3660 |
| А14Б 534.000-16 | 150 | 100 | 400 | 220 | 370 | 345 | 180 | 325 | 47,1 | 34,4 | 4128 |
| А14Б 534.000-17 | 150 | 100 | 400 | 220 | 370 | 345 | 230 | 325 | 47,1 | 37,6 | 4512 |
| А14Б 534.000-18 | 80 | 50 | 600 | 185 | 300 | 265 | 141 | 107 | 15,3 | 18,6 | 2232 |
| А14Б 534.000-19 | 80 | 50 | 600 | 185 | 300 | 265 | 197 | 107 | 15,3 | 20,0 | 2400 |
| А14Б 534.000-20 | 100 | 50 | 600 | 195 | 320 | 275 | 156 | 157 | 15,3 | 22,7 | 2724 |
| А14Б 534.000-21 | 100 | 50 | 600 | 195 | 320 | 275 | 206 | 157 | 15,3 | 24,2 | 2904 |
| А14Б 534.000-22 | 125 | 50 | 600 | 210 | 350 | 290 | 168 | 220 | 15,3 | 24,8 | 2976 |
| А14Б 534.000-23 | 125 | 50 | 600 | 210 | 350 | 290 | 218 | 220 | 15,3 | 26,3 | 3156 |
| А14Б 534.000-24 | 150 | 50 | 600 | 220 | 370 | 300 | 180 | 325 | 15,3 | 32,7 | 3924 |
| А14Б 534.000-25 | 150 | 50 | 600 | 220 | 370 | 300 | 230 | 325 | 15,3 | 34,5 | 4140 |
| А14Б 534.000-26 | 100 | 80 | 600 | 195 | 320 | 310 | 156 | 157 | 32,1 | 24,6 | 2952 |
| А14Б 534.000-27 | 100 | 80 | 600 | 195 | 320 | 310 | 206 | 157 | 32,1 | 26,1 | 3132 |
| А14Б 534.000-28 | 125 | 80 | 600 | 210 | 350 | 325 | 168 | 220 | 32,1 | 28,4 | 3408 |
| А14Б 534.000-29 | 125 | 80 | 600 | 210 | 350 | 325 | 218 | 220 | 32,1 | 23,9 | 2868 |
| А14Б 534.000-30 | 150 | 80 | 600 | 220 | 370 | 335 | 180 | 325 | 32,1 | 37,2 | 4464 |
| А14Б 534.000-31 | 150 | 80 | 600 | 220 | 370 | 335 | 230 | 325 | 32,1 | 39,1 | 4692 |
| А14Б 534.000-32 | 125 | 100 | 600 | 210 | 350 | 335 | 168 | 220 | 47,1 | 32,5 | 3948 |
| А14Б 534.000-33 | 125 | 100 | 600 | 210 | 350 | 335 | 218 | 220 | 47,1 | 34,0 | 4080 |
| А14Б 534.000-34 | 150 | 100 | 600 | 220 | 370 | 375 | 180 | 325 | 47,1 | 40,2 | 4824 |
| А14Б 534.000-35 | 150 | 100 | 600 | 220 | 370 | 375 | 230 | 325 | 47,1 | 48,0 | 5760 |
Условное обозначение изделия: А14Б 534.000.
Где А14Б 534 – опора подвижная тип 534, 000-исполнение под условный диаметр трубопровода Ду1-80мм, Ду2-50мм.
* - Цены указаны без учета НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
